? 發電廠、變電所等配電系統 ? 煤炭、石油、化工等能源企業 ? 航空、鐵路、港口碼頭等交通運輸企業 ? 高層建筑、體育場館等建筑設施 ? 工礦企業、大型制造業等

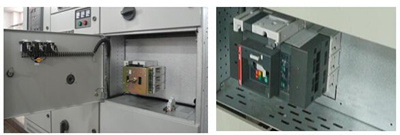

裝置的主構架采用8MF/C型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E＝20mm。裝置各功能室嚴格分開，其隔室主要分為功能單元室、水平母線室、垂直母線室、電纜室，各單元功能作用相對獨立。 另外，GDF在設計時充分考慮到柜體運行時的散熱問題，在柜體上下兩端均有不同數量的通風孔，當柜內元器件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔進入，使密封的柜體自上而下形成一條自然通風道，達到散熱的目的。 受電柜，聯絡柜，大電流饋線柜采用抽出式斷路器，銅母線搭接，考慮到用戶進線方式多樣，如上進線、下進線、側進線等，加上聯絡柜的存在，特增加300mm寬的母線轉接柜，與主柜拼盤，可左可右，靈活方便。饋線柜和電動機控制中心設有專用的電纜室，由絕緣環氧板將其與功能單元室和母線室隔開，三室之間的連接通過多股銅芯電纜、轉接件和轉接銅排實現，既提高了裝置的可靠性，又極大方便了用戶對電纜的安裝和維修。 功能單元獨立成室，器件固定安裝，空氣開關采用插入式，門上增加操作手柄，既保留抽屜柜的優勢，又克服了抽屜柜中間機構多所帶來的缺點，使用安全，維修方便。裝置的每柜中可以安裝9個單模數固定單元，每個模數200mm高。為了增加用戶配置的靈活性，還增加了1.5單元，2單元，3單元等尺寸系列，額定電流在630A以下。
